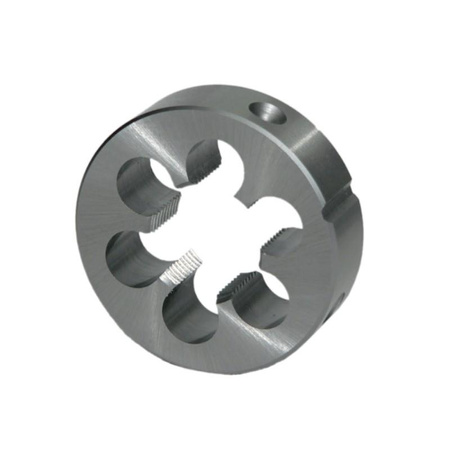

NARZYNKA DIN-22568 M18x1 6G HSS 800
- ckn 10 2022
Narzynka MF HSS 800 Fanar zgodna z DIN-EN 22 568 nacina gwint metryczny
drobnozwojny. Materiał, z jakiego została zrobiona narzynka - wysokowydajna
stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie. Narzynka
jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i
niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki
należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia
większych obciążeń krawędzi tnących. Narzynka powinna być ustawiona prostopadle
względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica
pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na
narzynce.
Dane techniczne:
średnica nominalna gwintu M18 x 1
Skok gwintu 1
średnica zewnętrzna (d2) x grubość narzynki (h1) 45 x 14 mm
Otwory wiórowe (W) 5
Materiał HSS
Nakrój 1,75P
Tolerancja 6g
średnica pręta do wykonania gwintu 17,88 mm
