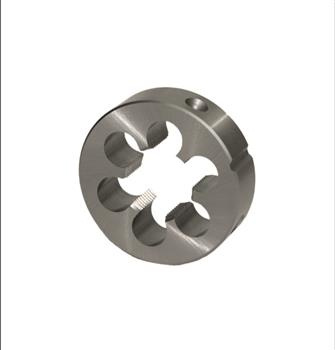

Narzynka DIN-22568 M20x1 6G HSS 800
- ckn 4 2022
Narzynka MF HSS 800 zgodna z DIN-EN 22 568 nacina gwint metryczny drobnozwojny. Materiał, z jakiego została zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie. Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących. Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.
Dane techniczne:
- średnica nominalna gwintu: M20 x 1
- Skok gwintu: 1
- średnica zewnętrzna (d2) x grubość narzynki (h1): 45 x 14 mm
- Otwory wiórowe (W): 6
- Materiał: HSS
- Nakrój: 1,75P
- Tolerancja: 6g
- średnica pręta do wykonania gwintu: 19,8 mm
