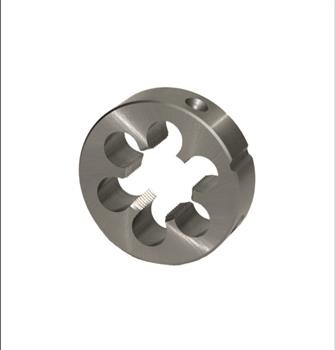

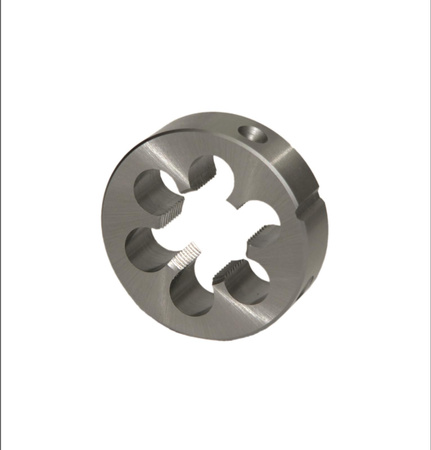

NARZYNKA M15x1 DIN-22568 HSS 800
- ckn 04 2023
Narzynka Fanar MF HSS 800 zgodna z DIN-EN 22 568 nacina gwint metryczny drobnozwojny. Materiał, z jakiego została zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie. Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących. Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.
Dane
techniczne:
- średnica nominalna gwintu M15 x 1
- Skok gwintu 1
- średnica zewnętrzna (d2) x grubość narzynki (h1) 38 x 10 mm
- Otwory wiórowe (W) 5
- Materiał HSS
- Nakrój 1,75P
- Tolerancja 6g
- średnica pręta do wykonania gwintu 14,88 mm
