NARZYNKA UNF 5/16-24 DIN-22568 HSS 800
- ckn 2020

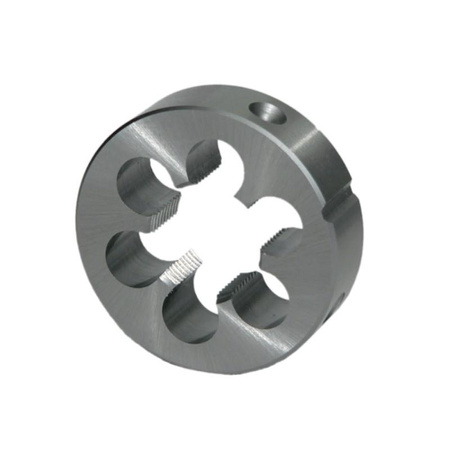

Narzynka HSS 800 zgodna z DIN-EN 22 568 nacina
gwint amerykański zunifikowany drobnozwojny UNF. Materiał, z jakiego została
zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką
odpornością na zużycie. Narzynka jest przeznaczona do stali konstrukcyjnych,
węglowych, automatowych i niskostopowych o wytrzymałości
600MPa<=Rm<=800MPa. Przed użyciem narzynki należy na elemencie obrabianym
wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących.
Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów
podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż
średnica zewnętrzna gwintu na narzynce.
Dane techniczne:
- Rozmiar: UNF 5/16-24
- średnica nominalna gwintu: 7,938 mm
- Skok gwintu (1"/P): 24
- Podziałka gwintu (skok): 1,058 mm
- średnica zewnętrzna (d2) x grubość narzynki (h1): 25 x 9 mm
- Otwory wiórowe (W): 5
- Materiał: HSS
- Nakrój: 1,75P
- Tolerancja: 2A
- średnica pręta do wykonania gwintu: 7,82 mm
